Ovenlysmarkise JM-W19 og JM-D3

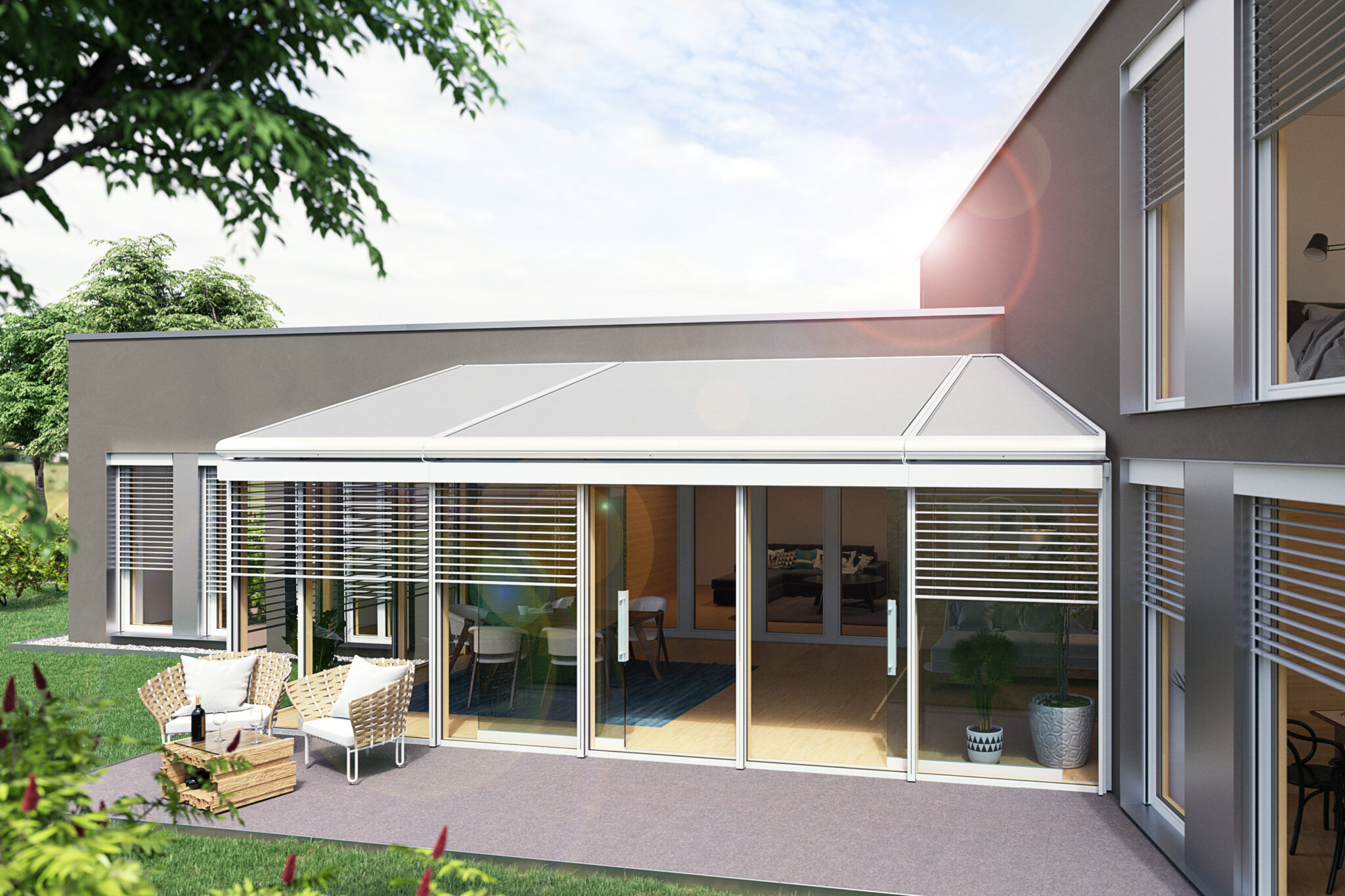

JM-W19 og JM-D3 er en udvendig solafskærmning, der kan monteres på et glastag eller et ovenlysvindue med en hældning på mellem 0 og 90 grader. Markisen kan i kombination med JM-D3, også leveres i trekantet eller trapezformet.
JM-W19 og JM-D3 er yderst fleksibele løsning, hvor kassetten enten kan monteres i top eller bund. Derved kan kassetten integreres diskret i byggeriet.
Montering
Markisen bliver monteret direkte på glastaget eller vinduesprofilerne. Selve kassetten er selvbærende i sideskinnerne, og montagebeslagene er placeret under sideskinnerne.
Dugtype
Kraftig imprægneret akryldug eller Soltis 92 dug i et væld af smukke farver og dessiner.
Betjening
230V rørmotor med kontakt eller fjernbetjening. Markisen benytter en modtræksteknologi med tandrem, der udover at være en yderst langtidsholdbar løsning, også sikrer en optimal dugspænding.
Markisen kan betjenes enkeltvis eller sammenkoblet, hvis man ønsker at dække et større areal.
JM-W19 er godkendt til vindklasse 2 (10,4 m/sek.)
| Maks bredde | Med akryldug Med Soltis 92 dug | 6000 mm 3500 mm |
| Maks udfald | Med akryldug Med Soltis 92 dug | 6000 mm 4500 mm |
| Maks areal | Med akryldug Med Soltis 92 dug Med Soltis 92 dug gruppeanlæg | 30 m2 16 m2 30 m2 |
| Gruppeanlæg | 2 stk. |
Mål
Minimum mål: bredde 770 mm (koblet del 290 mm) og udfald 750 mm. Der kan maks. kobles to markiser sammen (separate sidestyr).
- *1: Type “nedefra og op” 41 – 90 grader: maks. bredde ved enkelt og koblede markiser: med akryldug 5000 mm og med soltis 92 dug 3500 mm
- *2: Type “nedefra og op “0 – 40 grader: maks. bredde ved koblede markiser: med akryldug 10000 mm, maks areal 50 m2
JM-D3 JM-D3 er godkendt til vindklasse 2 (10,4 m/sek.)
Udregning af areal
Muligheder for vinkel “A”
- Trekantede: Udestuemarkiser kan monteres med en vinkel “A” på 19 grader – 45 grader
- Trapezformede: Udestuemarkiser kan monteres med en vinkel “A” på 0 grader – 45 grader
Areal
- Udregning af areal for trekantede udestuemarkiser – Bredde x udfald : 2
- Udregning af areal for trapezformede udestuemarkiser – Topbredde + bredde bund : 2 = X x udfald
Brochure
CAD tegning
Dug og stelfarver
Automatik
- Fjernbetjening
- Sol og vindautomatik – Med/uden frost og regnsensor
